团队:茹仟禧,赵曦曦,张笑
设计艺术学院

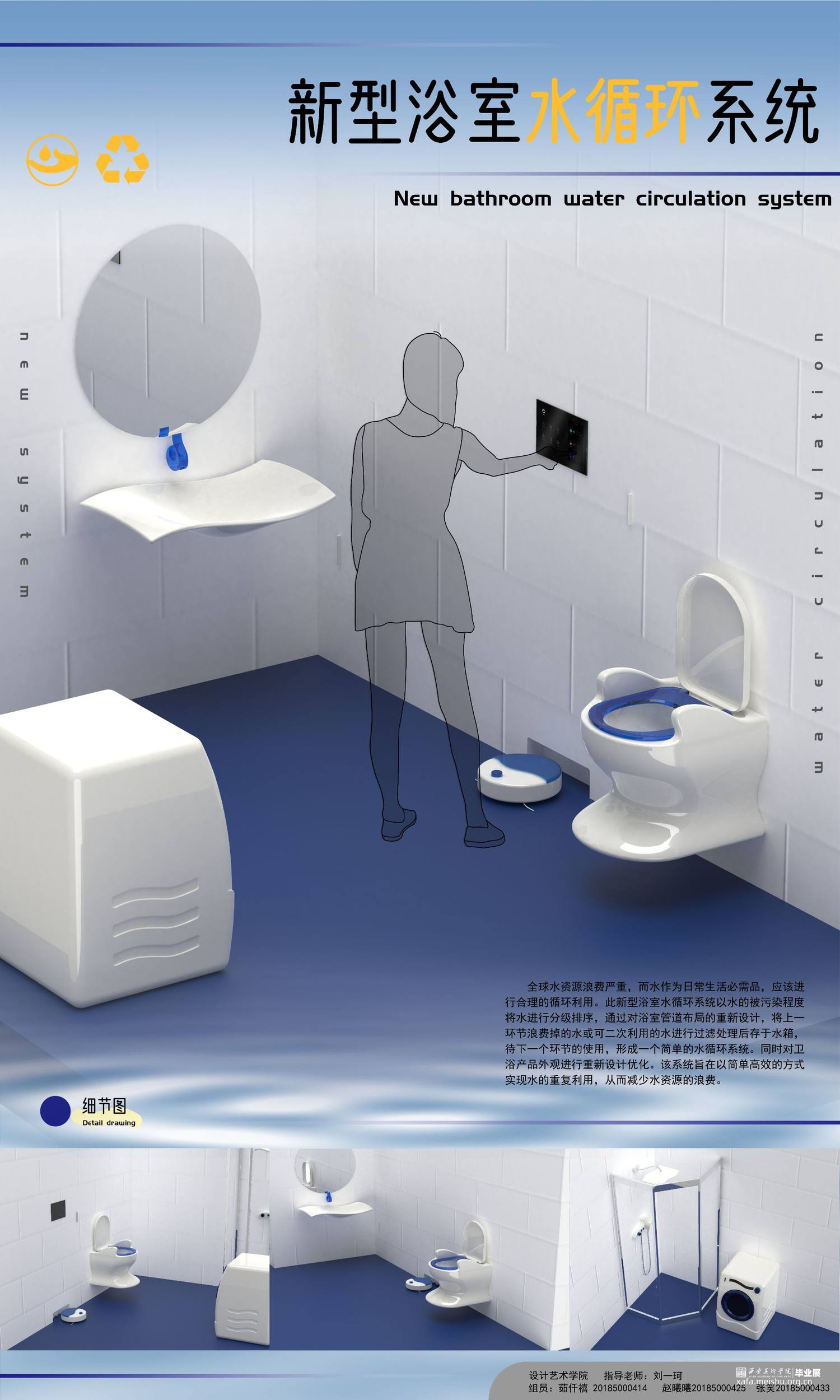

整体效果图

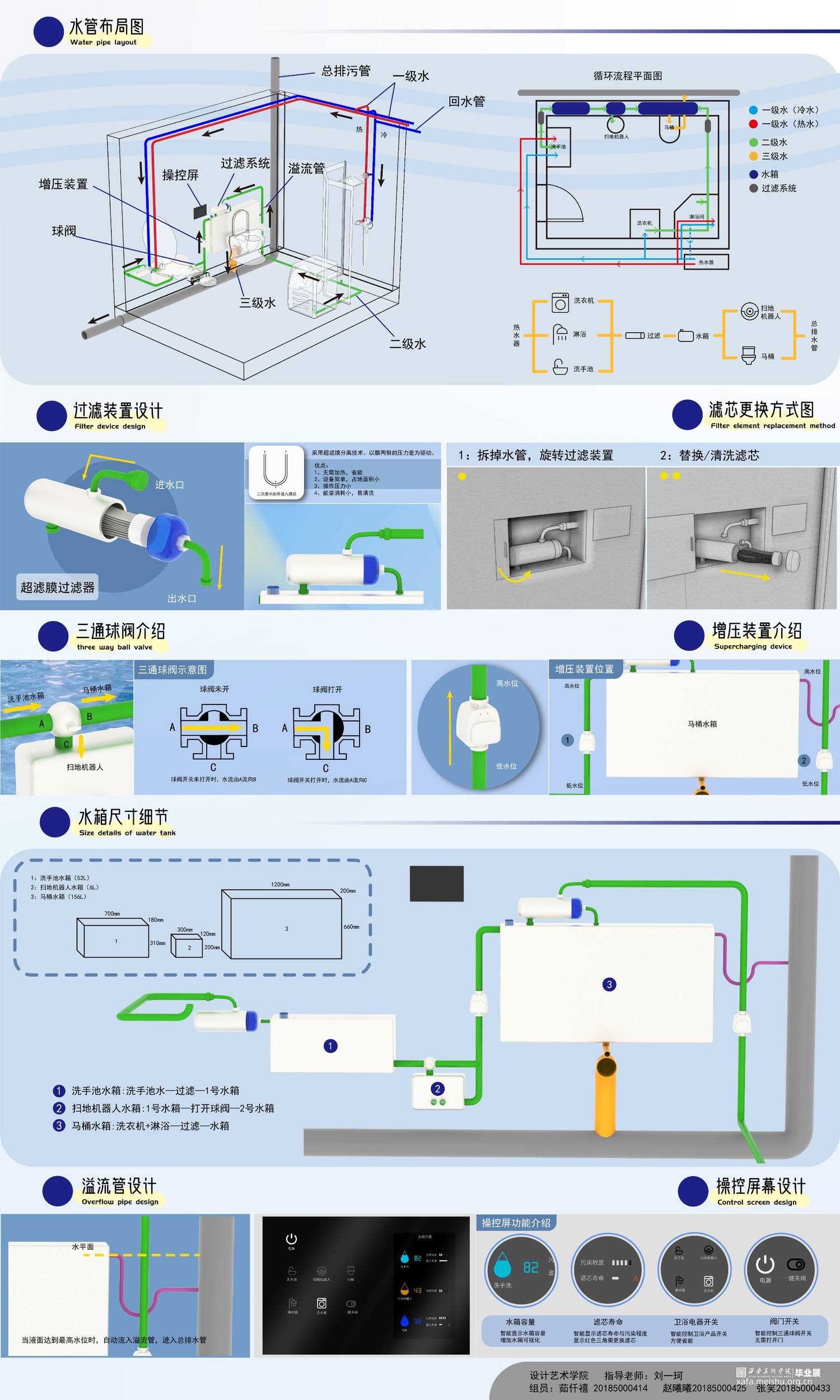

水管细节介绍

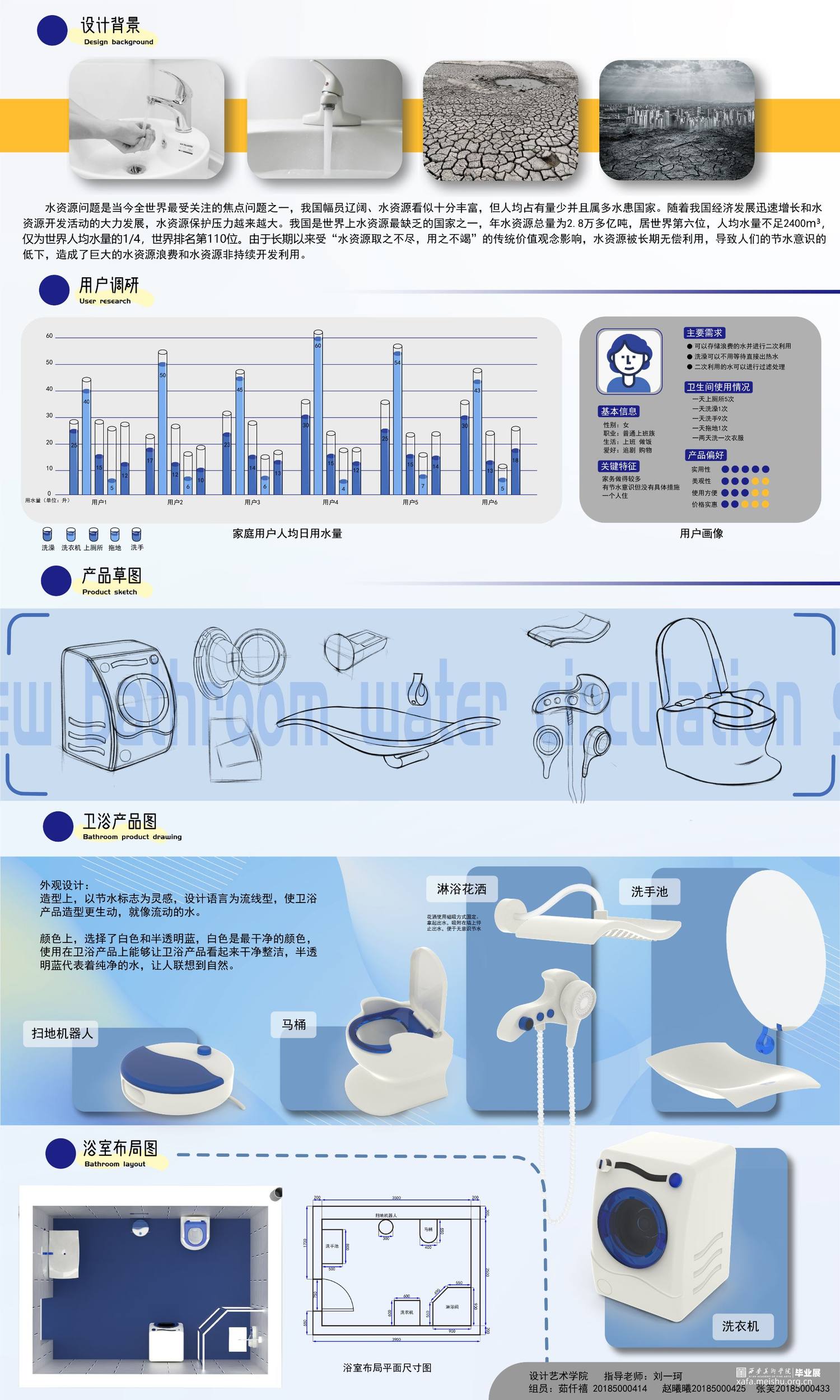

调研与卫浴产品

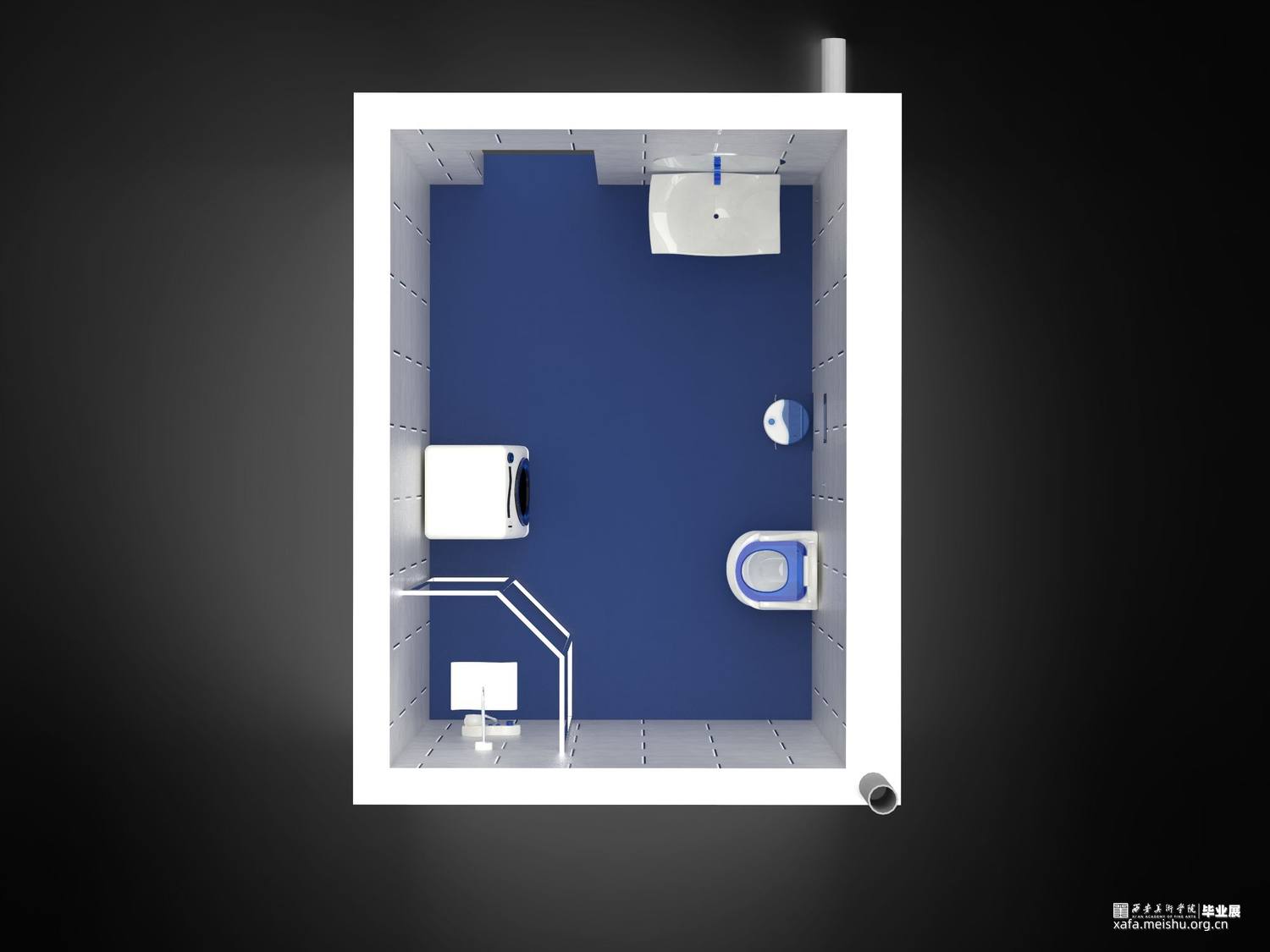

浴室布局图

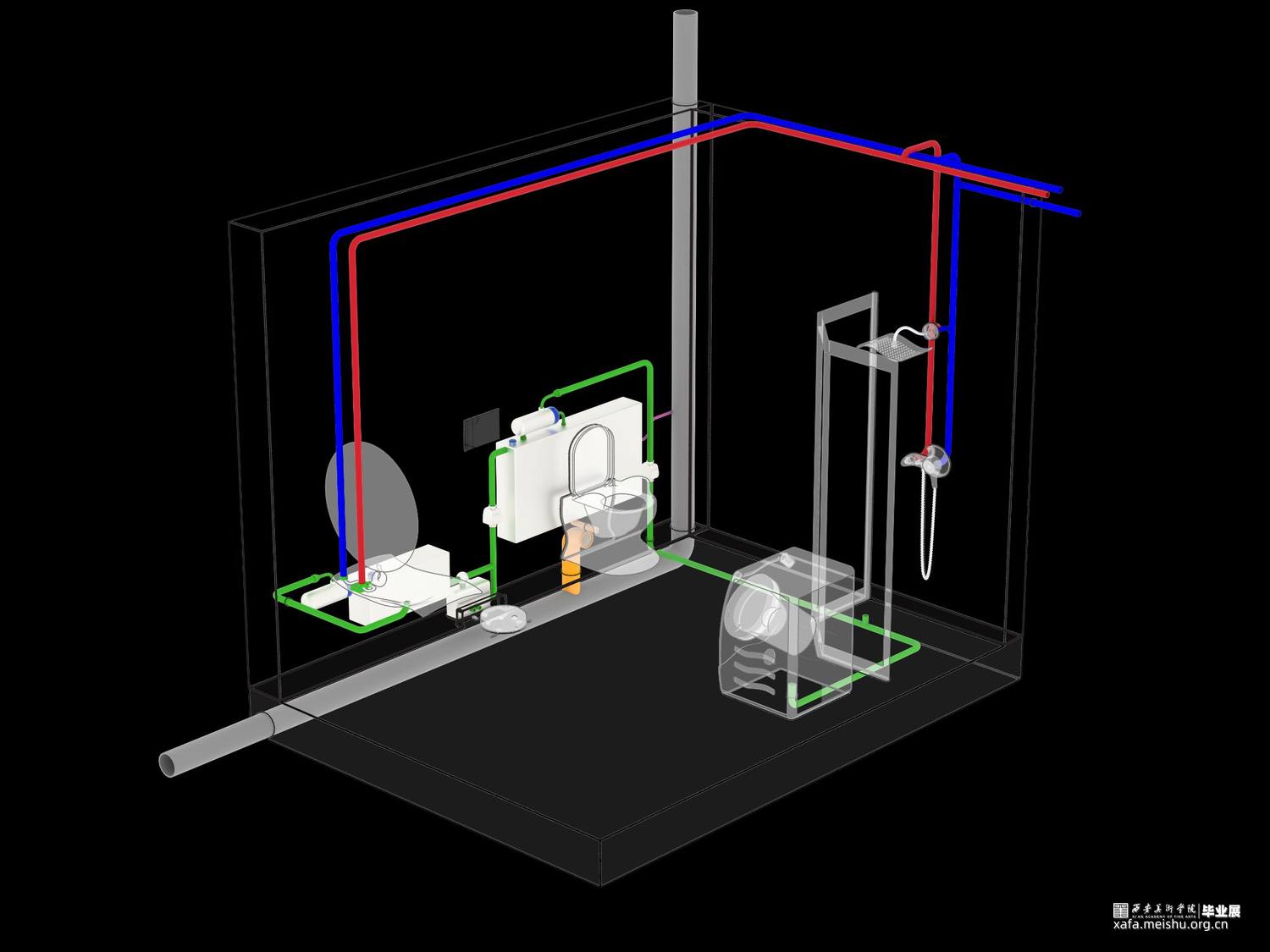

水管布局图

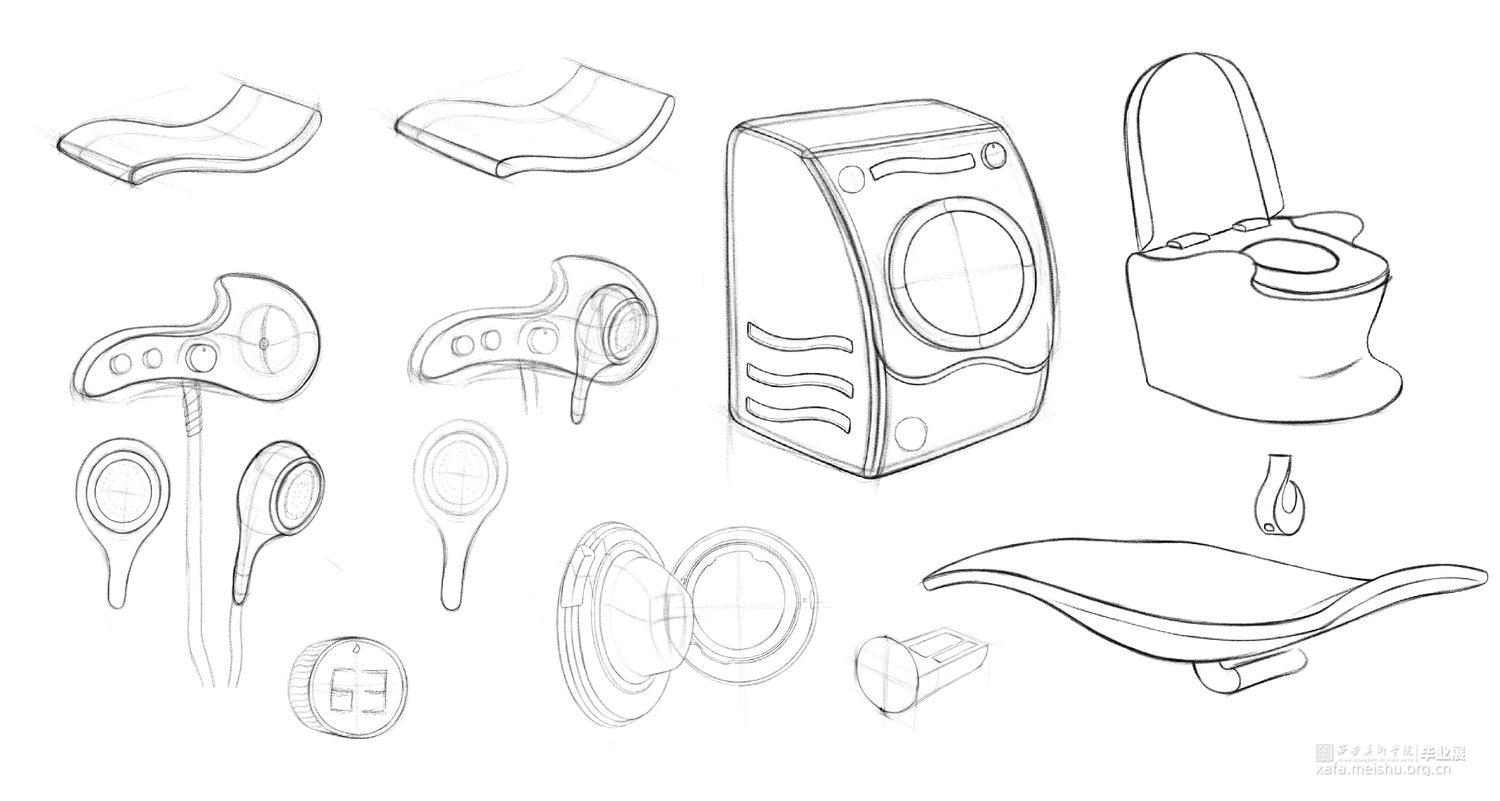

产品手绘图
新型浴室水循环系统以水的被污染程度将水进行分级排序,通过对浴室管道布局的重新设计,将上一环节浪费的水或可二次利用的水进行超滤膜过滤后存于水箱,待下一个环节使用。共设置三个水箱,每个水箱根据用水量调整了容积。使用者可以通过控制屏实时观察到水箱容量和滤芯寿命,同时可以控制球阀与电器的开关。考虑到循环过程中可能会出现的水压问题和水箱容积不够的问题,此系统在水管两处增加了增压装置;在最后一个水箱上增加了溢流管。
